適用范圍：

單錐雙螺旋錐形混合機廣泛用于化工、冶金、食品、制藥、化肥、涂料、顏料、染料、農藥、橡膠飼料、添加劑、耐火材料、精細化工、新材料、電子塑料、陶瓷、礦山、建材等各行業。該混合機對混合物料適應性廣，粉料、顆粒狀物料、漿料或粘稠體的混合、攪拌、可配備噴液噴淋系統，可按用戶要求設計成真空狀態、帶壓狀態、加熱或冷卻等工藝條件，滿足各種工藝狀況下物料的混合、攪拌。對熱敏性物料不會產生過熱，對顆粒物料不會壓饋和磨碎，對比重懸殊和粒度不同的物料混合不會產生分層離析現象，對粗料、細料和超細粒，纖維或片狀的混合也有良好的適應性。

工作原理：

混合機筒內的兩只非對稱螺旋的快速自轉將物料向上提升，形成兩股非對稱沿筒壁自下向上的螺柱形物料流，轉臂帶動的螺旋公轉運動，使螺旋外的物料不同程度進入螺柱包絡線內，一部分物料被錯位提升，另一部分物料被拋出螺柱，從而達到合圓周方位物料的不斷更新擴散，被提到上部的兩股物料再向中心凹穴匯合，形成一股向下的物料流，補兗了底部的空穴，從而形成對流循環。由于上述運動的復合，物料在短時間內獲得了均勻混合，混合精度較高。

結構特點：

1、傳動部分：由自轉電機和公轉電機的運動，通過蝸輪蝸桿、齒輪調整到合理的速度，然后傳遞給螺旋實現自、公轉兩種運動。

2、筒蓋部分：筒蓋支撐著整個傳動部分，傳動部分用螺旋固定筒蓋上，筒蓋上設有供料口、觀察口、清洗口、維修孔。

3、螺旋部分：筒體內兩只非對稱排列的螺旋作自、公轉行星運動時，在較大范圍翻動物料，使物料快速達到均勻混合。

4、筒體部分：筒體為錐形結構，作乘物料用，使出料迅速、干凈、無積料，無出料死角。

5、出料閥：出料閥安裝在筒體底部，用于控制物料及放料，該出料閥可分手動、氣動、電動三種結構形式，可根據用戶需要加裝液體出料閥（漿液閥）。



工程數據：

型號規格(m3)	電機功率	轉速(R/min)	一次混合(m3)	最大外形尺寸	設備重量
DSH-0.1	1.5	2/108	<60	∮750×1580	250
DSH-0.5	3	2/108	<300	∮1150×2320	600
DSH-1	4	2/57	<600	∮1480×2850	1200
DSH-2	5.5	2/57	<1200	∮1820×3510	1500
DSH-3	7.5	1.8/57	<1800	∮2050×3800	2300
DSH-4	11	1.8/57	<2500	∮2250×4480	2500
DSH-5	15	1.8/57	<3000	∮2350×4720	2800
DSH-6	15	1.8/57	<3600	∮2560×4980	3000
DSH-8	18.5	1.8/57	<4200	∮2780×5360	4500
DSH-10	18.5	1.8/57	<6000	∮3020×5810	5500
DSH-15	22	1.8/57	<9000	∮3460×6510	6800
DSH-20	37	1.8/57	<12000	∮3810×7420	9800
DSH-25	45	1.8/57	<15000	∮4090×7800	11000
DSH-30	55	1.8/57	<18000	∮4350×8200	12500

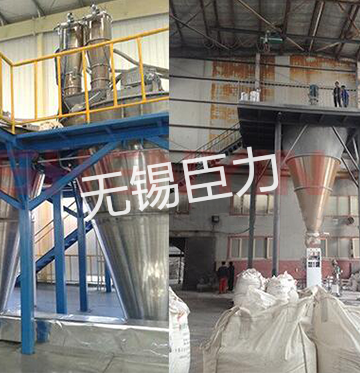

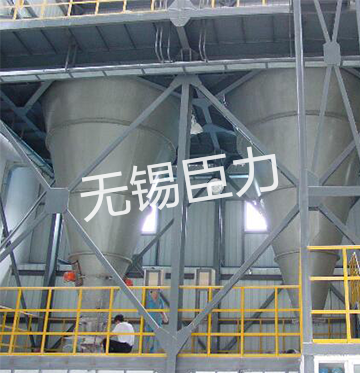

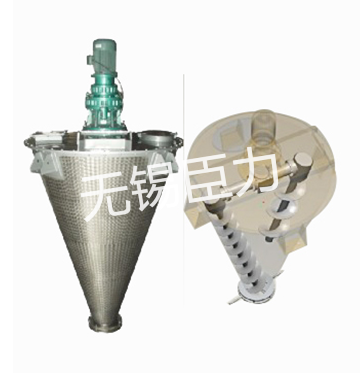

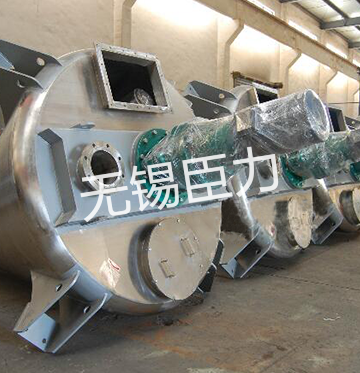

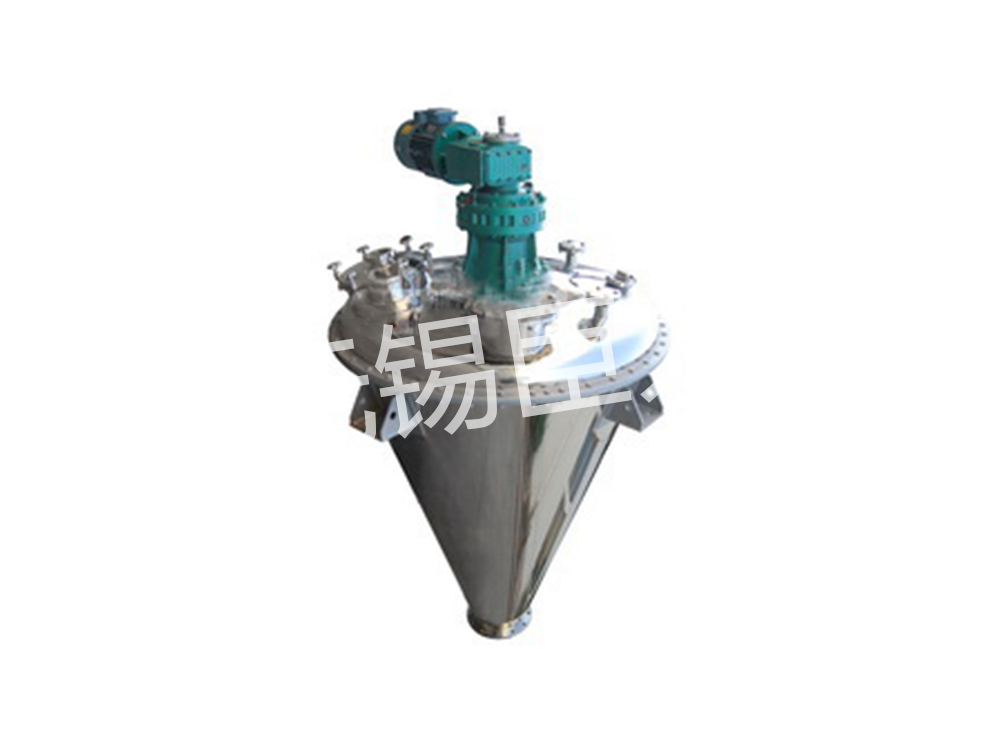

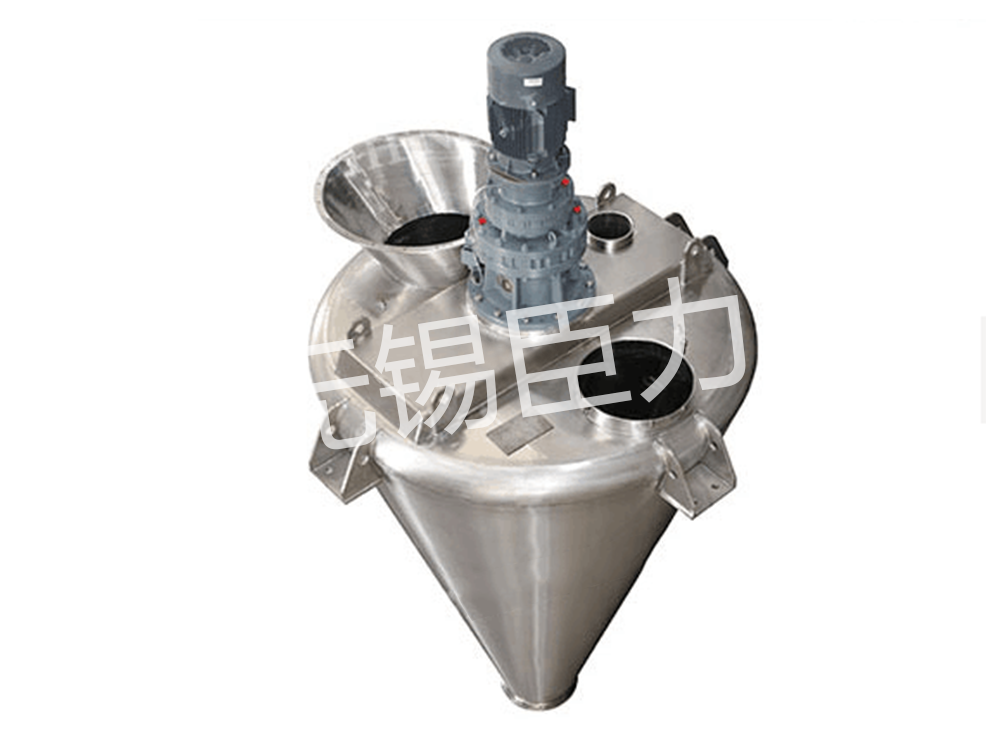

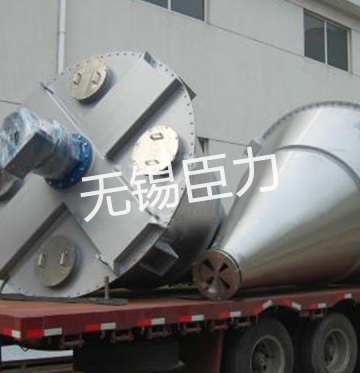

產品圖：
